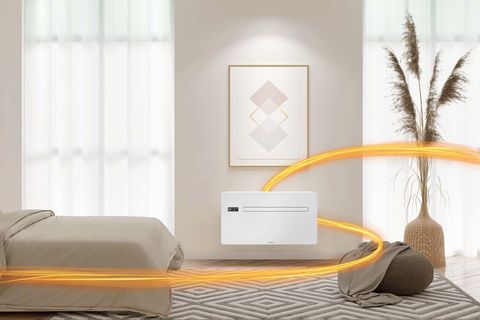

Nee - de bediening is alleen mogelijk via de geïntegreerde bediening of via de
eigen app, omdat niet alleen de ruimtetemperatuur, maar ook enkele andere
parameters instelbaar zijn (ventilatorsnelheden, standen, luchtstroomrichting,...).
We hebben de aluminium afdekkingen (art. nr. 48096) als toebehoren in het
programma. Deze kan door de eindgebruiker in verschillende kleuren worden gelakt.
Het apparaat moet rechtstreeks op een buitenmuur worden gemonteerd. Een andere
installatie is niet mogelijk. Als het knieschot te laag is, kan er eventueel een
gipsplaats voor het apparaat worden geplaatst. Let op: De maximum lengte van het
luchtgat is 1M, er mag geen knik in het luchtgat zitten!
Helaas kunnen wij geen 100% bescherming tegen vandalisme garanderen. Het
aluminiumrooster (artikelnr. 48096) kan in combinatie met de weerbestendige platen
(artikelnr. 48097) worden gebruikt als externe afdekking van de ventilatiegaten.
Ook kun je nog een extra insectengaas (artikelnr. 48098) toevoegen.
Als de compressor gedurende 4 minuten is ingeschakeld en de gemeten temperatuur
door de verdampingssonde (bevestigd aan de bovenste leiding van de warmtewisselaar)
daalt gedurende 20 seconde onder 0°C, worden de compressor en de onderste
ventilator uitgeschakeld terwijl de bovenste ventilator ingeschakeld blijft. Na 3
minuten, wanneer de temperatuur van de verdampingssonde weer boven 7°C is gestegen,
worden de compressor en de onderste ventilator weer ingeschakeld.
Ja, de luchtroosters kunnen gereinigd worden. Hiervoor moet het apparaat binnen in
de woning gedemonteerd worden, zodat de luchtkanalen van de toe- en afvoer kunnen
worden gereinigd. Afhankelijk van het gebruik (vooral in de zomer), wordt elke 2
jaar reinigen aanbevolen.
Het woord "infrarood" (infra, lat. = voorbij) maakt reeds duidelijk dat het hier
gaat om de elektromagnetische straling die boven het rode einde van het zichtbare
lichtspectrum ligt en dus niet de UV-straling bevat. De zogenaamde C-stralen worden
geabsorbeerd door het oppervlak van de huid, maar dringen niet diep binnen.
ETHERMA en haar producten streven ernaar optimaal gebruik te maken van de zeer
efficiënte infraroodtechnologie die met warmte wordt geassocieerd. Daarom bieden
wij voor elk golfbereik de juiste verwarmingsoplossing.
De verschillen in golflengte.
IR-C lange golf infrarood - voor woningbouw en utiliteit
IR-B midden golf infrarood - voor tuinkamers/serres en bedrijfshallen
Radiatoren of vloerverwarming die aangesloten zijn op een cv-ketel, verwarmen de
lucht in de ruimte. Warme lucht stijgt op, koelt vervolgens weer af en daalt weer.
Hierdoor ontstaat er luchtcirculatie in de ruimte. Een infraroodpaneel straalt aan
alle zijden om zich heen en zorgt ervoor dat alle massa in de ruimte wordt
opgewarmd. Meubels, wanden en vloeren nemen deze straling op, krijgen een verhoogde
temperatuur en geven het vervolgens weer af aan de ruimte. Binnen 10 minuten is het
infraroodpaneel van ETHERMA volledig opgewarmd en geeft dan ook direct de straling
af. Met infraroodpanelen is het mogelijk om je gehele woning, of bepaalde ruimtes,
te verwarmen zonder gas.
Infraroodpanelen kan je bevestigingen aan de wand of aan het plafond. Een
infraroodpaneel heeft ongeveer een opwarmtijd nodig van 10 minuten. Het
infraroodpaneel gaat infraroodstralingswarmte afgeven zodra het opgewarmd is tot
ca. 90 - 120 °C. Deze stralingswarmte zorgt ervoor dat alle objecten in de ruimte
worden opgewarmd. Dit betekent ook dat alles "lauw" gaat aanvoelen. Deze objecten
geven vervolgens de warmte geleidelijk af aan de ruimte. Zo kan je met
infraroodverwarming volledige ruimtes verwarmen en toepassen als
hoofdverwarming.
In vergelijking met andere verwarmingssystemen heeft infraroodverwarming een hoog
energetisch eindgebruiksrendement. Dat komt omdat zij warmte produceren waar die
nodig is. Warmteverliezen door transport van het verwarmde water door de leidingen
naar de radiatoren, zoals bij verwarmingssystemen met water via de CV-ketel,
worden met infraroodverwarming vermeden. Dat komt omdat het direct werkt. Door deze
betere benutting van de warmte-energie worden de verwarmingskosten duurzaam
verlaagd. Door de directe warmtestraling van een infraroodverwarming wordt de
kamertemperatuur als twee tot drie graden warmer ervaren. Dit betekent dat er
minder verwarmingsvermogen nodig is en dat de verwarmingstijden ook korter worden.
Zo verwarm je duurzaam en bewuster. Want elke graad minder kamertemperatuur
betekent een vermindering van het energieverbruik tot 6%.
De aanschafkosten van infraroodverwarming zijn laag. Zeker in vergelijking met
andere elektrische verwarmingssystemen, zoals een warmtepomp. Infraroodverwarming
wordt aan het plafond of aan de wand bevestigd. Het enige wat je nodig hebt is een
stroompunt. Er hoeven geen leidingen getrokken te worden. Bij vloerverwarming in
combinatie met een warmtepomp dienen de leidingen in de vloer gefreesd te worden.
Deze kosten heb je niet bij het toepassen van infraroodverwarming.
De verbruikskosten van infraroodverwarming is lastig te bepalen. Dit is sterk
afhankelijk van een aantal factoren. Een aantal van deze factoren zijn:
> Is het een koude winter met veel dagen temperaturen onder het vriespunt?
> Heb je de thermostaat constant op 21 °C ingesteld of constant op 23 °C?
> Schakel je de verwarming 's avonds terug of laat je deze op een constante
temperatuur staan?
In de bouwtechniek wordt onder warmtebelasting verstaan de warmtetoevoer die nodig
is om een bepaalde ruimtetemperatuur te handhaven. Dit wordt aangegeven in watt. De
warmtebelasting wordt bepaald door de geografische ligging van het gebouw, het
beoogde gebruik van de ruimten en de constructie van de muren en ramen. Het beoogde
doel bepaalt het verwarmingssysteem en het gebruik van thermische
isolatiemaatregelen. De bepaling van de warmtebelasting is genormaliseerd in EN
12831.
Nu wordt het technisch! De verwarmingsbehoefte (HWB, soms ook index nuttige
verwarmingsenergie NEZ) beschrijft de berekende hoeveelheid energie die per nuttig
gebouwoppervlak binnen de verwarmingsperiode moet worden geleverd om de gewenste
binnentemperatuur te handhaven. Bijvoorbeeld zoals die door radiatoren aan een
verwarmde kamer wordt geleverd.
De verwarmingsbehoefte is een gebouwparameter, dat wil zeggen typisch voor een
specifiek gebouw, en wordt bepaald door de bouwschil (bouwvorm, isolatie), de
locatie (grote en kleine klimatologische omstandigheden) en het soort gebruik, maar
is onafhankelijk van het gebruikersgedrag. De bouwvorm van het gebouw wordt
opgenomen via de compactheidsgraad, de thermische isolatie via de
warmtedoorgangscoëfficiënten (U-waarde) van de buiten- en scheidingsoppervlakken
(dat wil zeggen de muren en ramen), en het omvat ook de totale
energiedoorgangscoëfficiënt (g-waarde) van alle raamoppervlakken, inclusief de
oriëntatie (dat wil zeggen naar het noorden of zuiden gericht) en eventuele schaduw
van de glasoppervlakken, dat wil zeggen warmtewinsten ten gevolge van zonnestraling
(ÖNORM B 8110-1).
In principe, hoe lager de waarde, hoe beter. In het algemeen wordt de
verwarmingsbehoefte gebruikt om energienormen voor huizen vast te stellen: De
minimumvereisten voor efficiënte moderne thermische isolatie liggen rond HWB ≤ 100,
voor nieuwbouwwoningen vereist de Duitse energiebesparingsverordening (EnEV) de
lage-energiewoningnorm met een specifieke verwarmingsbehoefte tussen ≤50 kWh/m²a,
voor niet-gerenoveerde oude gebouwen ligt de waarde meestal boven 150 tot ver boven
300 kWh/m²a.
Samengevat geeft het HWB de basiswarmtebehoefte aan die moet worden uitgegeven om
het gebouw warm te houden voor mensen. Dit is niet gebaseerd op de koudste winter,
maar op een gemiddelde van de afgelopen 30 jaar. De waarde zegt ook niets over het
verwarmingsgedrag van de bewoners, maar heeft alleen betrekking op het gebouw zelf
- om ze zo objectief mogelijk te kunnen vergelijken.
Ja zeker!
Een ETHERMA infraroodpaneel met foto is niet alleen een warmtebron, maar ook een
decoratief element dat zowel in particuliere woningen als in openbare gebouwen kan
worden toegepast. Vooral in ruimtes die extra warmte nodig hebben, kan het
infraroodpaneel perfect scoren dankzij zijn uitstekende warmteafgifte. En u alleen
beslist welke foto of afbeelding op het infraroodpaneel komt.

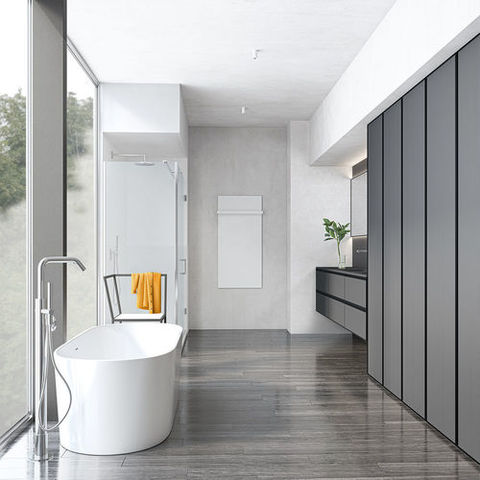

LAVA® BATH 2.0 infraroodpaneel en de bijgeleverde handdoekhouder zijn snel en
eenvoudig te installeren. Het meegeleverde boorsjabloon betekent ook dat er geen
tijdrovend meten nodig is. De badkamer infraroodpanelen zijn geschikt voor
wandmontage.
U vindt alle stappen in detail in onze installatievideo:

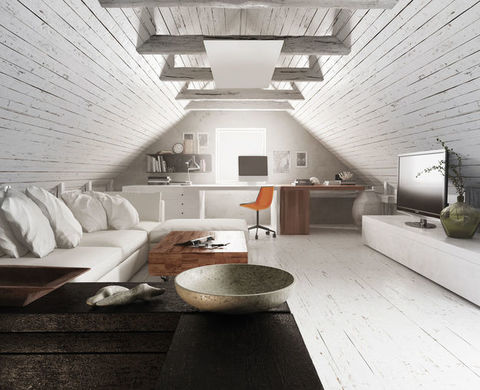

LAVA® BASIC DM infraroodpanelen zijn infraroodpanelen die aan de wand en aan het
plafond gemonteerd kunnen worden. Ze zijn snel en eenvoudig te installeren. Het
meegeleverde boorsjabloon betekent ook dat er geen tijdrovend meten nodig
is.
U vindt alle stappen in detail in onze installatievideo:
Let op: Het inregelen kan alleen in de eerste 180 seconden wanneer
het apparaat spanning heeft. Zorg dat eventuele andere stralers van de spanning af
gehaald zijn. Dit voorkomt dat deze mee geregeld worden.
1) Druk 1x kort op het gewenste kanaal. De straler geeft een signaal en
gaat "aan". (Het ronde knopje op de handzender is geen kanaal)
2) Druk nogmaals 1x kort op hetzelfde kanaal om de instelling te
bevestigen.
3) Houd het gewenste kanaal ingedrukt tot de straler uit en weer aan gaat. Het
apparaat is nu ingeregeld op de handzender.
Sluit het apparaat aan op het stopcontact. Wanneer u meerdere apparaten heeft,
koppel de overige apparaten dan los van een stroomnet. Regel de dimmodule
per apparaat in.
Let op: Het inregelen kan alleen in de eerste 180
seconden wanneer het apparaat spanning heeft. Zorg dat eventuele andere
stralers van de spanning af gehaald zijn. Dit voorkomt dat deze mee geregeld
worden.
1) Druk 1x kort op het gewenste kanaal. De straler geeft een signaal en
gaat "aan". (Het ronde knopje op de handzender is geen kanaal)
2) Druk nogmaals 1x kort op hetzelfde kanaal om de instelling te
bevestigen.
3) Houd het gewenste kanaal ingedrukt tot de straler uit en weer aan gaat. Het
apparaat is nu ingeregeld op de handzender.
4) Wanneer u apparaat heeft ingeregeld, koppel deze dan los van het stroomnet om
het volgende apparaat in te regelen.
Let op: Het resetten kan alleen in de eerste 180 seconden
wanneer het apparaat spanning heeft. Zorg dat eventuele andere stralers van de
spanning af gehaald zijn. Dit voorkomt dat deze mee gereset worden.
1) Druk de 2 bovenste knoppen van de handzender +/- 4 seconden in en wacht tot het
rode led-lampje op de handzender gaat branden. Laat vervolgens de 2 bovenste
knoppen los.
2) Druk wederom de 2 bovenste knoppen van de handzender in, tot de terrasstraler
een aan/uit signaal geeft. Laat vervolgens de knoppen los en de reset is
uitgevoerd. Je kan de terrasstraler nu opnieuw inregelen.
Let op: Het inregelen kan alleen in de eerste 180 seconden
wanneer het apparaat spanning heeft. Zorg dat eventuele andere stralers van de
spanning af gehaald zijn. Dit voorkomt dat deze mee geregeld worden.
1) Druk de 2 bovenste knoppen van de handzender +/- 4 seconden in en wacht tot het
rode led-lampje op de handzender gaat branden. De terrasstraler gaat nu aan en
weer uit.
2) Druk 2 seconden op het gewenste kanaal. De straler geeft een signaal en gaat aan
en weer uit. (Het ronde knopje op de handzender is geen kanaal).
3) Druk de 2 bovenste knoppen van de handzender +/- 2 seconden in tot het
led-lampje van de handzender aan gaat. Deze zal nu 10 seconden blijven branden.
Hierna is het inregelen klaar.
Sluit het apparaat aan op het stopcontact. Wanneer u meerdere apparaten heeft,
koppel de overige apparaten dan los van een stroomnet. Regel de
dimmodule per apparaat in.
Let op: Het inregelen kan alleen in de eerste 180
seconden wanneer het apparaat spanning heeft. Zorg dat eventuele andere
stralers van de spanning af gehaald zijn. Dit voorkomt dat deze mee geregeld
worden.
1) Druk de 2 bovenste knoppen van de handzender +/- 4 seconden in en wacht tot het
rode led-lampje op de handzender gaat branden. De terrasstraler gaat nu aan en
weer uit.
2) Druk 2 seconden op het gewenste kanaal. De straler geeft een signaal en gaat aan
en weer uit. (Het ronde knopje op de handzender is geen kanaal).
3) Druk de 2 bovenste knoppen van de handzender +/- 2 seconden in tot het
led-lampje van de handzender aan gaat. Deze zal nu 10 seconden blijven branden.
Hierna is het inregelen klaar.
4) Wanneer u apparaat heeft ingeregeld, koppel deze dan los van het stroomnet om
het volgende apparaat in te regelen.
Let op: Het resetten kan alleen in de eerste 180 seconden
wanneer het apparaat spanning heeft. Zorg dat eventuele andere stralers van de
spanning af gehaald zijn. Dit voorkomt dat deze mee gereset worden.

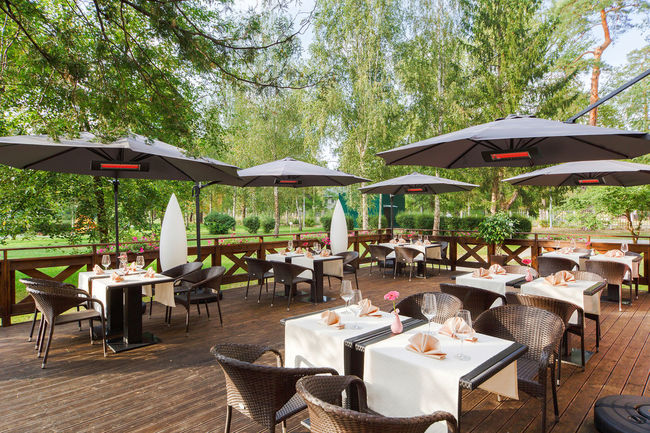

1) Druk de 2 bovenste knoppen van de handzender +/- 6 seconden in. Het rode
led-lampje gaat na +/- 4 seconden langzaam knipperen. Na 6 seconden gaat het rode
led-lampje snel knipperen.
2) Druk kort op de ronde middelste knop. Het led-lampje gaat 10 seconden aan. De
reset is nu uitgevoerd. Je kan de terrasstraler opnieuw inregelen.
Let op: Het inregelen kan alleen in de eerste 180 sec.
wanneer het apparaat spanning heeft. Zorg dat eventuele andere stralers van de
spanning af gehaald zijn. Dit voorkomt dat deze mee geregeld worden.
1) Druk de 2 bovenste knoppen van de handzender +/- 4 seconden in en wacht tot het
rode led-lampje op de handzender gaat branden.
2) Druk 1 keer kort op het gewenste kanaal. De straler geeft een signaal en gaat
aan en weer uit. (Het ronde knopje op de handzender is geen kanaal).
3) Houd het gewenste kanaal +/- 4 seconden ingedrukt. De terrasstraler gaat
aan en weer uit). Laat de knop pas weer los als de straler is uitgegaan.
4) Druk de 2 bovenste knoppen tegelijk kort in, om de instellingen te
bevestigen.
1) Steek de stekker in het stopcontact en zorg ervoor dat de installatie op
spanning staat. De terrasstraler geeft 2 lange pieptonen en gaat aan. Na ca. 10
seconden gaan de terrasstraler weer uit.
De terrasstraler staat nu in de inleer-modus. Je kan nu beginnen met inregelen. Let
op: het inregelen dient binnen 180 seconden te worden voltooid.
2) Houdt het gewenste kanaal (vaak de knop links bovenin) ingedrukt, tot de
terrasstraler een 2 x lange pieptoon geeft. De terrasstraler gaat aan en uit.
3) Wanneer de terrasstraler uit is, druk je nogmaals 1 x kort op hetzelfde
kanaal. Je hoort een korte pieptoon en de terrasstraler gaat aan.
4) Druk nogmaals kort op hetzelfde kanaal. Je hoort wederom een pieptoon. De
terrasstraler gaat uit en weer aan.
5) Houdt nu voor 2 seconden het gekozen kanaal vast. Laat los en de straler
gaat uit en weer aan. Vervolgens gaat de terrasstraler weer uit. Tussendoor hoor je
1 x een lange pieptoon.
1) Steek de stekker in het stopcontact en zorg ervoor dat de installatie op
spanning staat.
2) Houdt de bovenste 2 knoppen van de afstandsbediening ongeveer 4 seconden
ingedrukt, tot dat de rode led op de afstandsbediening gaat branden. Laat nu los.
3) Druk nogmaals de 2 bovenste knoppen tegelijk in, tot dat de terrasstraler
een reactie geeft. Laat nu los. De connectie tussen de terrasstraler en
afstandsbediening is gereset.
Ja, deels kan dit. Het is mogelijk om zelf de voorbereidingen te doen, maar de
elektrische aansluitingen dienen door een bevoegde installateur te worden
uitgevoerd. Bekijk onze
montagehandleidingen.
Elektrische vloerverwarming reageert snel. Hoe snel je het comfort ervaart, is
afhankelijk van de vloerafwerking en de isolatie. In een goed geïsoleerde situatie
ervaar je snel een warme vloer binnen 15 minuten. In een slecht geïsoleerde
situatie kan het tot een uur duren voordat uw vloer opgewarmd is.
Het beste is om het gehele oppervlak, waarin je elektrische vloerverwarming wil
toepassen, te voorzien van vloerverwarming. Het is niet nodig om elektrische
vloerverwarming onder vaste kasten te monteren. Het zelfde geldt voor onder een
badkuip.
Ja, het is mogelijk om de verwarmingsmat in te knippen. De meeste verwarmingsmatten
hebben een standaard breedte van 50 cm en een bepaalde lengte. De mat dien je
tijdens het installeren om te slaan om te slaan en de ruimte te vullen met
elektrische vloerverwarming. Je mag echter niet door de verwarmingskabel
knippen. Dan is de verwarmingsmat defect.
Dat hoeft niet. Het is geheel afhankelijk van hoe groot de ruimte is waar je
elektrische vloerverwarming wil toepassen. Een badkamer is een kleine ruimte. Hier
kan de elektrische vloerverwarming vaak bij een groep op. Bij grotere ruimtes, is
het verstandig om één of meerdere groepen te reserveren voor de elektrische
vloerverwarming.
90 W/m² - Comfortverwarming van de vloer of hoofdverwarming in
energiezuinige behuizing.
130 W/m² - Comfortverwarming van de vloer of hoofdverwarming in
energiezuinige behuizing.
160 W/m² - Als hoofdverwarming bij standaardisolatie.
200 W/m² - Voor het verwarmen van ruimtes zonder of met slechte isolatie.
Ja, dit is kan. Het komt bij gebruik als hoofdverwarming vaak voor dat er een
groter vermogen nodig is. De verwarmingsmatten kunnen aangesloten worden op één
thermostaat. Mocht het vermogen boven de 3000 watt uit komen, dan moet je de
thermostaat schakelen middels een relais.

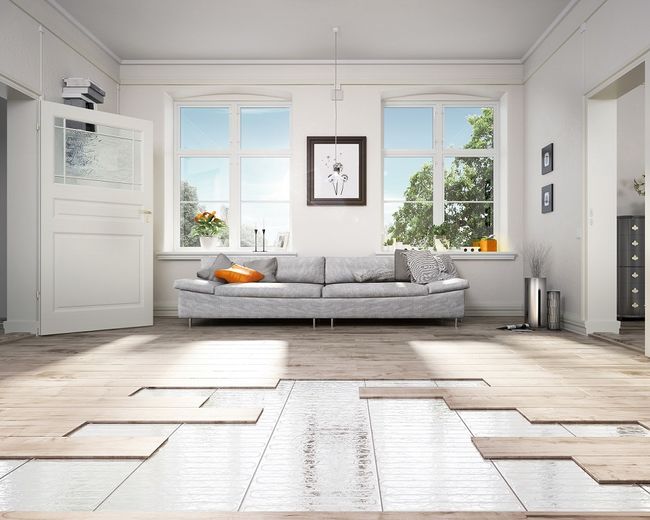

Er wordt vaak gedacht dat elektrische vloerverwarming niet onder een houten vloer
kan. Dit kan wel! Vraag wel eerst bij de vloerleverancier na of de houten vloer
hier geschikt voor is. Hout heeft van zichzelf een isolerende werking. Het is
daarom ook niet de meest geschikte vloerafwerking om vloerverwarming onder toe te
passen.
Ja, je kan elektrische vloerverwarming in de douchecabine aanbrengen. Dit zorgt
voor een hoog comfort en een warme vloer wanneer je onder de douche stapt.
2) Houd het knopje van de ontvanger 5 seconden ingedrukt, controleer of het
led-lampje die het dichtste bij de antenne zit is gaan knipperen.

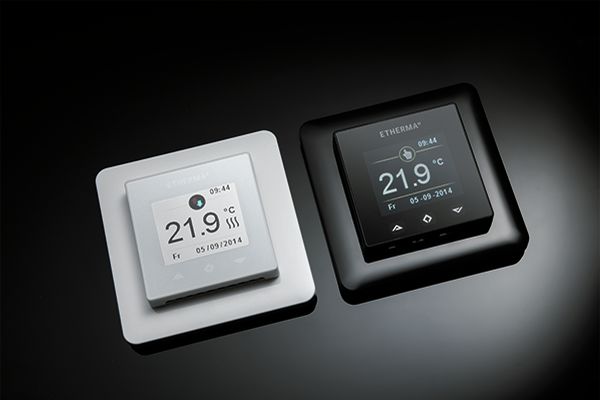

3) Op de thermostaat houd u nu het 2e knopje van links ingedrukt tot er
"TAB" in beeld komt te staan.
4) Houd nog een keer het 2e knopje van links ingedrukt tot er links boven in de
hoek "RF01" in beeld komt.
5) Wacht tot er boven het 3 knopje van links "OK" komt te staan,
en druk hier vervolgens op, de thermostaat gaat nu een cyclus doorlopen om de
connectie met de ontvanger te maken. (let op dit kan enkele minuten duren)
6) Wacht weer tot er boven het 3de knopje van links "OK" komt te
staan, druk hier net zo vaak op tot je weer in de "UIT" functie
van de thermostaat komt.
Optie 1) Een reset verhelpt dit probleem bijna altijd.
Optie 2) Deze optie uitvoeren wanneer een reset niet heeft gewerkt. Zet de
ontvanger op spanning en druk direct 3 x snel op het knopje op de ontvanger.
Controleer nu of het led-lampje 2x of 3x knippert. Wanneer het led-lampje 3 x
knippert, staat de ontvanger in X3D modus. Dit is de juiste modus om te kunnen
koppelen met de ET-14A thermostaat.
Oorzaak 1) Er is geen vloervoeler geplaatst omdat deze niet nodig is.
Oplossing: Ga in het menu naar: Installateur -> Sensorkeuze -> zet op RMTE
(ruimte).
Oorzaak 2) De voeler is niet goed aangesloten / heeft een los contact.
Oplossing: Controleer de aansluiten en meet de installatie door. Let
op: alleen een erkent installateur deze werkzaamheden laten
uitvoeren.
Oorzaak 3) De vloervoeler doet niets.
Oplossing: De vloervoeler met een Ohmse waarde hebben van 10 kΩ wanneer deze
wordt doorgemeten. Als dit sterk afwijkt is de vloervoeler kapot en dient deze
vervangen te worden. Let op: alleen een erkent installateur
deze werkzaamheden laten uitvoeren.
Houdt de 2 buitenste knoppen (de op- en neer-toets) tegelijkertijd ingedrukt.
Vervolgens verschijnt F1 in beeld. Deze bevestigen met de middelste
bevestigingstoets. Het WiFi symbool gaat knipperen en je kan opnieuw de connectie
maken.
De zwarte draad is een pilot draad voor een eventuele externe regeling. Deze mag
dus NIET worden aangesloten als aarde. Bij de SERENA ECO
wandconvectoren mogen alleen de bruine en blauwe draad aangesloten worden. De
zwarte draad isoleren door middel van een krimpkous, mits de zwarte draad niet
gebruikt wordt voor externe regeling.

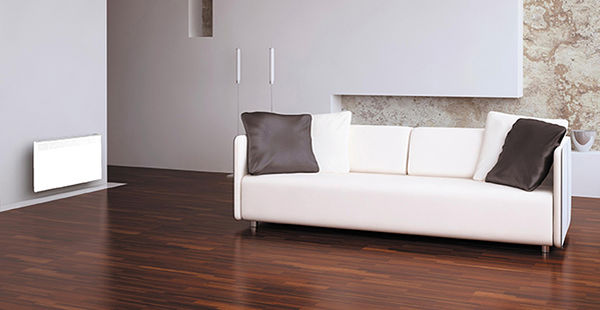

Het apparaat is voorzien van een bedieningselement (bedieningswiel). Zet het
apparaat door te bewegen aan het bedieningswieltje op 5 graden. De temperatuur
wordt weergegeven op de vloer. Draai vervolgens door tot dat er knipperend
"RES" op de grond wordt geprojecteerd. Blijf daarna draaien tot
"RES" continu op de grond blijft geprojecteerd. Zet dan
direct de convector uit en direct weer aan. De Reset is nu uitgevoerd. Het WiFi
symbool knippert nu op de grond. U heeft nu 3 minuten de tijd om de connectie van
de App te maken.
Controleer eerst of het WiFi signaal op 2,4 GHz staat en niet op 5 GHz. Deze werkt
alleen met de 2,4 GHz. Controleer daarna of er geen Firewall is die de verbinding
blokkeert. Mocht de Firewall de verbinding nog steeds blokkeren, dan kan u
poort 443 en 883 in de firewall open zetten. U kan een test uitvoeren door op een
andere telefoon een hotspot in te stellen en met je eigen telefoon de verbinding te
maken via de ingestelde hotspot.
Bij een referentie temp van 52°C is door menging van de
douchkraan met koudwater ± 228 Liter van 40°C beschikbaar.
ET-AQUA-WHP-250 (254L):
Bij een referentie temp van 52°C is door menging van de
douchkraan met koudwater ± 351 Liter van 40°C beschikbaar.
Rekenvoorbeeld
Een gemiddeld standaard douchkop verbruikt zo'n 11 L/m,5in. Een
gemiddelde douchbeurt in Nederland duurt 7 min. Het verbruik tijdens deze
douchbeurt is dan 11,5 x 7 = 80,5 Liter. bij de WHP-250 zou er dan 4 keer gedoucht
kunnen worden.
Wordt er gebruik gemaakt van een waterbesparende douchkop dan kun je uitgaan van
± 7 L/min.
Wordt er gebruik gemaakt van een stortdouche dan moet je uitgaan van al gauw van
minimaal ±14 L/min.
Tapprofiel M en buitenluchtwerking is het verbruik: ±
462kWh per jaar
Tapprofiel M en circulatiewerking met afvoer naar buiten is het
verbruik: ± 422kWh per jaar
Tapprofiel L en buitenluchtwerking is het verbruik: ±
846kWh per jaar
Tapprofiel L en circulatiewerking met afvoer naar buiten is het
verbruik: ± 707kWh per jaar
ET-AQUA-WHP-250:
Tapprofiel L en buitenluchtwerking is het verbruik: ±
761kWh per jaar
Tapprofiel L en circulatiewerking met afvoer naar buiten is het
verbruik: ± 664kWh per jaar
Tapprofiel XL en buitenluchtwerking is het verbruik: ±
1060kWh per jaar
Tapprofiel XL en circulatiewerking met afvoer naar buiten is het
verbruik: ± 949kWh per jaar
Rekenvoorbeeld
Één zonnepaneel van 350WP levert per jaar een stroom op van gemiddeld : 298kWh dus
afhankelijk van de groote, het tapprofiel en opstelling heb je minimaal twee
zonnepanelen a 596kWh en maximaal vier zonnepanelen a 1192kWh nodig om het verbruik
per jaar te compenseren. Wordt er gekozen voor minder zware of juist zwaarde
zonnepanelen dan heb je respectievelijk meer of minder zonnepanelen nodig.
DIN 1988-8 en EN 806 bepalen dat uiterlijk 2 jaar na inbedrijfstelling en daarna
indien nodig onderhoud of reiniging moet plaatsvinden. Het reinigen van de
binnenkant van de warmwaterboiler, inclusief de wateraansluitingen, mag uitsluitend
door een erkende verwarmingsfirma worden uitgevoerd.
Voor het testen van de magnesium-beschermanode raden wij een jaarlijkse
werkingscontrole aan door de verwarmingsfirma. De functiecontrole van de
magnesium-beschermanode kan zonder bedrijfsonderbreking plaatsvinden. De
verwarmingsfirma meet de beveiligingsstroom met een anodetester

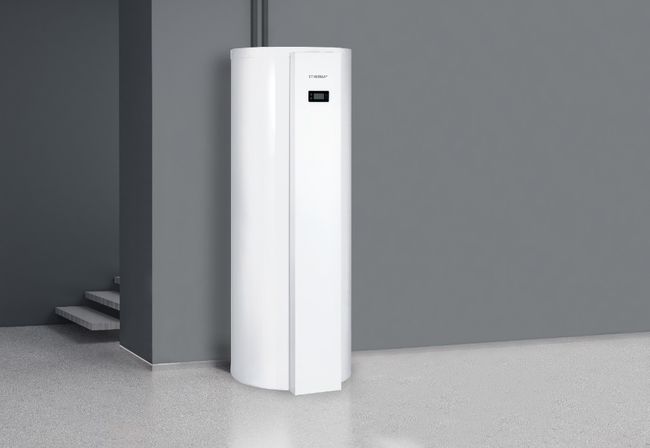

Dit hangt af van de manier waarop de WHP warmtepompboiler wordt geinstalleerd.
Wordt de WHP warmtepomp boiler geinstalleerd als circulatielucht uitvoering. Dan
dient men er rekening mee te houden dat de ruimte tenminste 20m³ groot
is.
Zie ook: WELKE OPSTELLINGEN ZIJN MOGELIJK MET DE WHP WARMTEPOMPBOILER
Dit kan alleen als de WHP is uitgevoerd in de modus buitenlucht. Dat wil zeggen dat
zowel de invoer als afvoer via naar buiten zijn. Hierdoor zal de warmtepomp zijn
warmte ontrekken van de buiten lucht en de gekoelde lucht ook weer afgegeven aan de
buitenlucht.
De WHP Warmtepompboiler wordt in een ruimte geplaatst van tenminste 20m³. Hier
zuigt de WHP warmtepompboiler lucht uit de ruimte aan en blaast de lucht ook weer
uit inzelfde ruimte. Houdt er rekening mee dat er warmte wordt onttrokken uit de
aangezogen lucht en de lucht die weer wordt afgegeven aan de ruimte ca ±7°C kouder
is. Daarvoor is het belangrijk om de WHP warmtepompboiler in een ruimte te plaatsen
waarbij dit geen probleem is.
Circulatielucht werking met afvoer naarbuiten:
De WHP Warmtepompboiler wordt in een ruimte geplaatst waar de WHP
warmtepompboiler lucht uit de ruimte aanzuigt en de lucht via een luchtkanaal uit
naar buiten blaast. Houdt er rekening mee dat er voldoende toevoer is van
lucht in de ruimte (dit kan door een ventilatiegat zijn) anders wordt de ruimte
vacuum gezogen. Deze optie wordt bijna nooit toegepast.
Circulatielucht werking met bypass op mechanische ventilatie:
De WHP Warmtepompboiler wordt in een ruimte geplaatst en met T-bypass op de aanvoer
aangesloten op de mechanische ventilatie. De afvoer van de WHP gaat via een apart
luchtkanaal naar buiten toe. De WHP warmtepomp ontrekt nu zijn warmte uit de
afgevoerde ventilatie lucht. Bij onvoldoende aangevoerde lucht van de ventilatie
kan de WHP warmtepompboiler via het T-bypass ook lucht van buitenaf
ontrekken.
Deze opstelling vergt meer installatiewerk maar is qua rendement het beste en
hiermee behaalt men een COP van 3,88
Buitenlucht werking:
De WHP Warmtepompboiler wordt in een ruimte geplaatse waar zowel de aanvoerlucht
als afvoerlucht via een apart luchtkanaal gaat. De WHP warmtepomp ontrekt nu zijn
warmte uit de buitenlucht (-5°C t/m 35°C). Alle luchtkanalen dienen geïsoleerd
uitgevoerd te worden.
Deze opstelling vergt door de luchtkanalen naar buiten meer installatiewerk maar is
zorgt voor het laagste geluidsniveau van binnen ±53db en buiten 64db (conform EN
12102)
Tapprofiel M en buitenluchtwerking is de COP ±
2,86
Tapprofiel M en circulatiewerking met afvoer naar buiten is de COP ±
3,21
Tapprofiel L en buitenluchtwerking is de COP ±
2,92
Tapprofiel L en circulatiewerking met afvoer naar buiten is de
COP ± 3,39
ET-AQUA-WHP-250:
Tapprofiel L en buitenluchtwerking is de COP ±
3,23
Tapprofiel L en circulatiewerking met afvoer naar buiten is de COP ±
3,70
Tapprofiel XL en buitenluchtwerking is de COP ±
3,40
Tapprofiel XL en circulatiewerking met afvoer naar buiten is de
COP ± 3,80
Het rendement van elke warmtepomp wordt uitgedrukt in een getal: de COP. Hierbij
geldt: hoe hoger de COP, hoe minder elektriciteit de warmtepomp gebruikt om een
bepaalde hoeveelheid warmte te leveren. Heeft je warmtepomp bijvoorbeeld 1 kWh aan
elektrische energie nodig om 4 kWh aan nuttige warmte te leveren, dan bedraagt de
COP 4/1 = 4,0. Door dit principe kan de warmtepomp- mits de installatie dat
mogelijk maakt - dus een rendement van wel 380% behalen.
De waterdruk zal niet veranderen, althans niet verminderen, eerder beter worden
doordat er een constante aanvoer is van water. Dus in een situtie waar er weinig
druk is of er een te kleine CV ketel is gekozen kan de WHP warmtepomp boiler als
stand-alone oplossing een zeer goed alternatief zijn.
De WHP warmtepompboiler is bij uitstek geschikt, om als voorverwarmer van de
CV-ketel te worden ingezet.
Als de CV-ketel staat ingesteld op een watertemp van 60°C en de
normale aanvoer temperatuur van het leidingwater is 10°C. Dan moet
de CV-ketel het water dus met 50°C verwarmen. De hoeveelheid (m³)
gas die hiervoor nodig is, is afhankelijk van de ketel.
Als de WHP Warmtepompboiler staat ingesteld op
een temperatuur van 50°C en deze temperatuur dus de ketel
instuurt. Dan hoeft de ketel nog maar 10°C te verwarmen om op de
ingestelde temperatuur van 60°C te komen. De hoeveelheid (m³)
benodigd gas die hiervoor nodig is, is beduidend lager dan in de traditionele
situatie.
Als de WHP Warmtepompboiler als stand-alone toestel wordt aangsloten, is de
gasbesparing 100% op de bereiding van warmtapwater. Daar staat tegenover dat wel
een extra stroomverbruik wordt gerealiseerd. Echter is dit goed op te lossen met
het plaatsen van zonnepanelen. Hierdoor zou je volledig energie neutraal
warmtapwater kunnen realiseren.
Let op de verwarming blijft op deze manier gewoon via de CV-ketel gaan, hierop
wordt GEEN besparig gerealiseerd.
Bijna 20 procent van je gasverbruik gaat op aan warm water voor de badkamer en
keuken.
Een huishouden verbruikt jaarlijks gemiddeld 270 m3 gas voor warm water. Dit hangt
natuurlijk sterk af van de grote van het huishouden. Naarmate het huishouden uit
meer personen bestaat wordt het aandeel taper water groter. Dus de besparing wordt
dan ook groter.
(BRON:
https://www.milieucentraal.nl/energie-besparen/duurzaam-warm-water/bespaartips-warm-water)
WHP Warmtepompboiler als voorverwarmer van de CV-ketel.
Als de WHP Warmtepompboiler staat ingesteld op een temperatuur van 50°C en deze
temperatuur dus de ketel instuurt. Dan hoeft de ketel nog maar 10°C te verwarmen om
op de ingestelde temperatuur van 60°C tekomen. De hoeveelheid (m³) benodigd gas die
hiervoor nodig is, is beduidend lager dan in de tradionele situatie.
De besparing in gas t.o.v. stand-alone installatie is lager maar daar staat tegen
over dat wanneer er meer water nodig is dan de inhoud van boiler is, de ketel dit
weer overneemt op het moment dat het warmwater van de boiler op is. Er is dus
altijd voldoende warm water beschikbaar.
Er wordt door de meeste fabrikanten en ook bij Viessman nooit gepraat over een
terugverdientijd van een warmtepompboiler. De WHP Warmtepompboiler is qua
inverstering goedkoper dan een gemiddelde vakantie
en ook hier wordt nooit gekeken naar de terug verdientijd.
Een boiler houdt naar gelang grote (5L / 10L) het water op een contstant ingestelde
temperatuur. Wanneer het er water is verbruikt en er koud water wordt toegevoegd of
water iets afkoelt (stilstandsverlies) zal de boiler gaan bijverwarmen tot de
ingestelde temperatuur weer is bereikt.
De AQUA - WSP boilers hebben een vermogen van 2kW.
Voordeel: + Door het lage vermogen 2kW en de 230V
aansluiting zijn deze boilers altijd toe te passen.
+
Goedkoop in aanschaf en geen onderhoud benodigd.
Nadeel: - Beperkte hoeveelheid warmwater (5L /
10L) tot de beschikking
-
Hoger verbruik door constant op temp houden
AQUA DOORSTROMERS

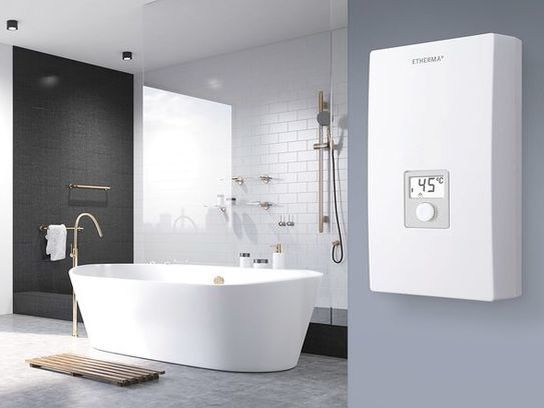

Een doorstromer verwarmd alleen het water naar de ingestelde temperatuur wanneer er
ook vraag is naar warm water. Hierdoor is meer vermogen nodig want in een paar
seconden moet het water op de ingestelde temperatuur gebracht worden.
De AQUA - WHE / WHL hebben een vermogen van 9 - 24kW en zullen dus wanneer nodig
dit vermogen gebruiken. Hierdoor is er een 3 fase aansluiting benodigd.
Voordeel: + Alleen stroomverbruik bij gebruik van
warmwater.
+
Onbeperkte hoeveelheid warmwater
+
Zwaarste types ook geschikt voor douche en bad
Nadeel: - Hoog vermogen benodigd voor het
opwarmen van het water
-
Water druk is afhankelijk van het gebruikte / ingestelde vermogen
-
Vergt vaak aanpassing in meterkast en toepassing van een prioriteitsschakelaar
De in te stellen temperatuur is per type als volgt:
AQUA WSP boilers:
Traploos instelbaar van 23°C tot 70°C
AQUA WHM doorstromers:
Hydraulische geregeld ΔT ± 30°C
Dit houdt in dat het leidingwater met 30°C wordt verwarmd. Dus is het leidingwater
bij binnenkomst 10°C dan komt er uit de WHM doorstromer water van maximaal 40°C.
AQUA WHE & WHL doorstromers:
Elektronisch geregeld van 30°C tot 60°C
Bij temperaturen boven de 60°C neemt de verkalking drastisch toe en dit is van
invloed op de levenduur van de doorstromer. Hierdoor is het niet mogelijk om de
doorstromer warmer in te stellen.
Bij de toepassing van een droorstromer voor de douche schrijft de EN-norm voor dat
de max. ingestelde temperatuur niet hoger mag zijn dan 55°C.
De AQUA WHE & AQUA WHL hebben een max temp. van 60°C en mogen dus
worden ingezet voor legionella bestrijding. Wel dient de doorstromer
regelmatig te worden ontkalkt om een goede werking te kunnen blijven
garanderen.
Ja dat kan, als de temperatuur van het douchewater in uw warmwatertoestel afgesteld
is op minimaal 55°C. Bij temperaturen boven de 55°C wordt de bacterie gedood.
(BRON:
https://www.rijksoverheid.nl/binaries/rijksoverheid/documenten/brochures/2010/02/04/legionella-antwoord-op-de-meest-gestelde-vragen/11br2010g024.pdf)
Thermische desinfecteren kan en mag niet met de AQUA doorstromers. Want
deze kunnen niet hoger dan 60°C worden ingesteld.
Wanneer desinfectie noodzakelijk is, verdient thermische desinfectie de voorkeur.
Thermische desinfectie gebeurt met water tussen de 65°C en 100°C of met stoom.
Items die niet bestand zijn tegen hoge temperaturen en waarvoor geen alternatief
voorhanden is, zullen chemisch gedesinfecteerd moeten worden.
(BRON:
https://www.nhg.org/themas/publicaties/reiniging-en-desinfectie-sterilisatie-van-instrumentarium#:~:text=Wanneer%20desinfectie%20noodzakelijk%20is%2C%20verdient,zullen%20chemisch%20gedesinfecteerd%20moeten%20worden.)
Salmonella bestrijden kan en mag niet met de AQUA doorstromers. Want deze
kunnen niet hoger dan 60°C worden ingesteld.
De Salmonellabacterie, die te bestrijden is met medicijnen, kan eenvoudig gedood
worden. Dit komt doordat de bacterie niet kan blijven leven bij temperaturen boven
de 65°C. In dit geval kan je een Salmonella voedselinfectie vrij
makkelijk voorkomen. Bij Clostridium bacteriën ligt dit anders. De temperatuur om
deze bacterie te doden moet stijgen tot 121°C en om dat te
bereiken moet er gesteriliseerd worden. Dit geldt ook voor het inactief maken van
de toxine die deze bacterie produceert.
De maximale water invoer temperatuur van de WHE & WHL doorstromers is 60°C en
dus mag deze worden gebruikt als na verwarmer mits het de het aangevoerde water
niet warmer is dan 60°C.
Op een zonnige dag kan een zonnecollector het water in een zonneboiler opwarmen tot
wel meer dan 80°C. Op minder warme dagen ligt de temperatuur van het tapwater
gemiddeld op 60°C. Bij koude omstandigheden kan het water tot een temperatuur van
40°C tot 50°C voorverwarmd worden.
De doorstromer kan en mag dus voor het grootste deel van de tijd niet
gebruikt worden als na-verwarmer.
(BRON:
https://www.interieurdesigner.nl/bouwen-verbouwen/verwarming/zonneboiler-kostprijs-werking-en-weetjes#:~:text=Op%20een%20zonnige%20dag%20kan,gemiddeld%20op%2060%C2%B0C)
